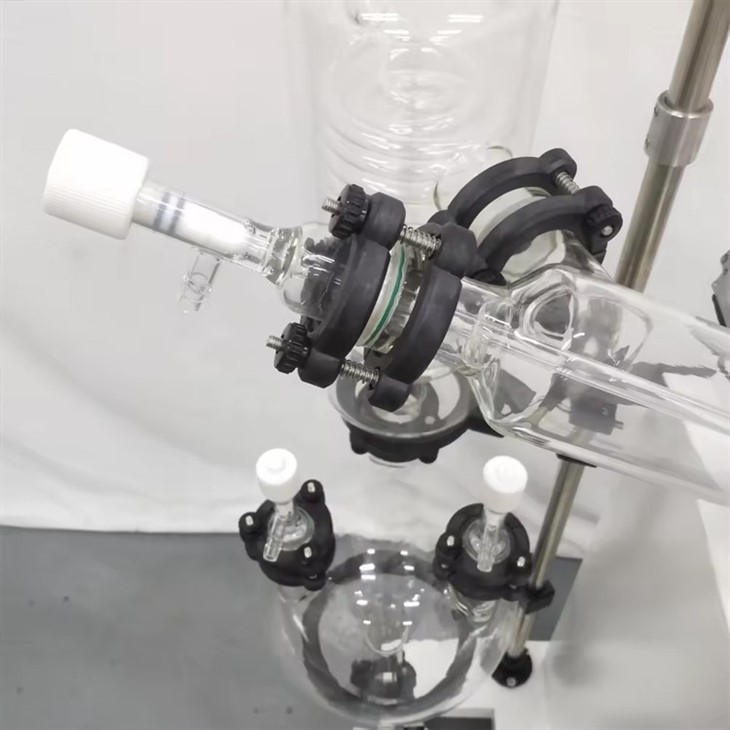

Evaporator rotary ekstraksyon etanòl la reyalize evaporasyon efikas nan etanòl nan tanperati ki ba atravè yon pwosesis distilasyon rediksyon presyon ak fòmasyon fim wotasyon. Metòd sa a pwoteje konpozan ki sansib -chalè pandan l ap rekipere sòlvan an tou.

Transfere ekstrè a nan yon flakon evaporasyon. Mete l nan yon beny dlo nan40-45 degre, ak yon vakyòm nan0.09 MPaak yon kondansasyon nan0-5 degre. Konsantre jiskaske li vin siwo-tankou.

Mode	GK5	GK10	GK20	GK50
Ekipman pou pouvwa travay (V/Hz)	Single faz 220/60		Twa faz 220-240V / 380v / 60Hz
Vitès motè prensipal (rpm)	10~140	20~120
Rotary machin elektrik (W)	40	Bwose-mwens 250
Boutèy wotasyon (L)	5	10	20	50
Boutèy rekiperasyon (L)	3	5	10	20
Tib kondansateur	Vètikal doub bobin	Vètikal prensipal frèt + bò frèt, efikasite segondè re-flux kondansasyon
Materyèl chodyè beny dlo	Nerjaveèi asye
Gwosè po pou beny dlo (mm)	Φ300×170	Φ350×220	Φ450×260	Φ550×320
Fonksyon leve	Leve elektrik			Elektrik + leve men
Leve baton (mm)	0~150	0~160	0~190	0~180
Tout pouvwa (KW)	2	3	4	4.0(220-240V)
Dimansyon deskripsyon (mm)	7650×400×1070	920×550×1700	1250×600×2100	1320×770×2340

Prensip travay

Diminye distilasyon presyon

Sistèm vakyòm nan évaporateur rotary ekstraksyon Etanòl diminye presyon andedan flakon evaporasyon an apeprè.0.09 MPa, bese pwen an bouyi nan etanòl soti nan78 degre a 35-45 degre, konsa anpeche echantiyon yo te domaje pa tanperati ki wo.

Fòmasyon fim wotasyon

Motè a kondwi boutèy evaporasyon an pou vire nan50-310 rpm. Likid la fòme yon0.1-0.5 mmfim mens sou miray la boutèy, ogmante zòn nan evaporasyon pa plis pase10 fwa, sa ki lakòz yon amelyorasyon siyifikatif nan efikasite nan etanòl ekstraksyon rotary evaporator.

Rekiperasyon kondansasyon

Vapè etanòl rapidman refwadi nan yon likid atravè yon kondansasyon serpentin oswa esferik, ak yon pousantaj rekiperasyon plis pase 95%, diminye fatra ak polisyon nan anviwònman an.
